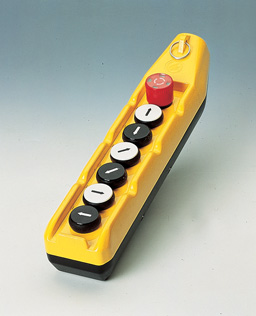

产 品 名：单排式起重机按钮盒

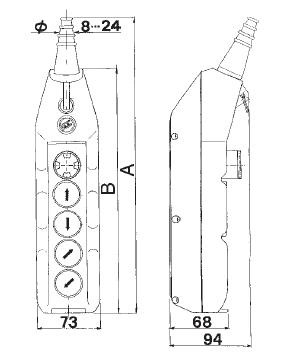

图 一
单排式悬吊按钮盒尺寸图：
|
按钮数 |
型号 |
A (mm) |
B(mm) |
|
5 |
PL05K |
345 |
288 |
|
7 |
PL07K |
495 |
358 |
|
8 |
PL08K |
530 |
393 |
|
10 |
PL10K |
640 |
463 |
|
12 |
PL12K |
710 |
533 |
单排式悬吊按钮盒标准产品选型:
|
序号 |
产品功能 |
型号 |
重量(g) |
尺寸 |
|
1. |
急停 上下 左右 单速 |
P05 |
560 |
见图一 |
|
2. |
急停 上下 左右 双速 |
P05D4 |
560 |
|
3. |
急停 上下 左右 前后 单速 |
P07 |
740 |
|
4. |
急停 上下 左右 前后 双速 |
P07D6 |
830 |
|
|
5. |
急停 启动/警报 上下 左右 前后 单速 |
PL08 |
830 |
|
|
6. |
急停 启动/警报 上下 左右 前后 双速 |
PL08D6 |
920 |
|
|
7. |
急停 启动/警报 上下 上下 左右 前后 单速 |
PL10 |
990 |
|
|
8. |
急停 启动/警报 上下 上下 左右 前后 双速 |
PL10D8 |
1140 |
|
|
9. |
急停 启动/警报 10个单速 |
PL12 |
1140 |
|
特殊控制功能可任意选配 |
